Betoneigenüberwachung ÜK II/ÜK III gemäß DIN 1045-3:2023-08 Die fundierte Beratung bildet das Fundament für das weitere Vorgehen. Unser Dienstleistungsspektrum reicht von der Eigenüberwachung für Bauunternehmen über die baustofftechnologische Betreuung. Die Eigenüberwachung auf Ihrer Baustelle kann wie folgt vorgenommen werden:

1. Wir bieten Ihnen das „Sorglospaket“ an. Dabei übernehmen wir alle anfallenden Forderungen gemäß Regelwerk/DIN.
   • Anmeldung Ihrer Baustelle bei der Fremdüberwachung
   • Herstellung eines ÜKII-Ordners, Führen der ÜK II Dokumentation/Betoniertagebücher
   • An- und Abfahrt auf die Baustelle
   • Probenahme am Einbauort
   • Prüfung der Luft‑ und Betontemperatur

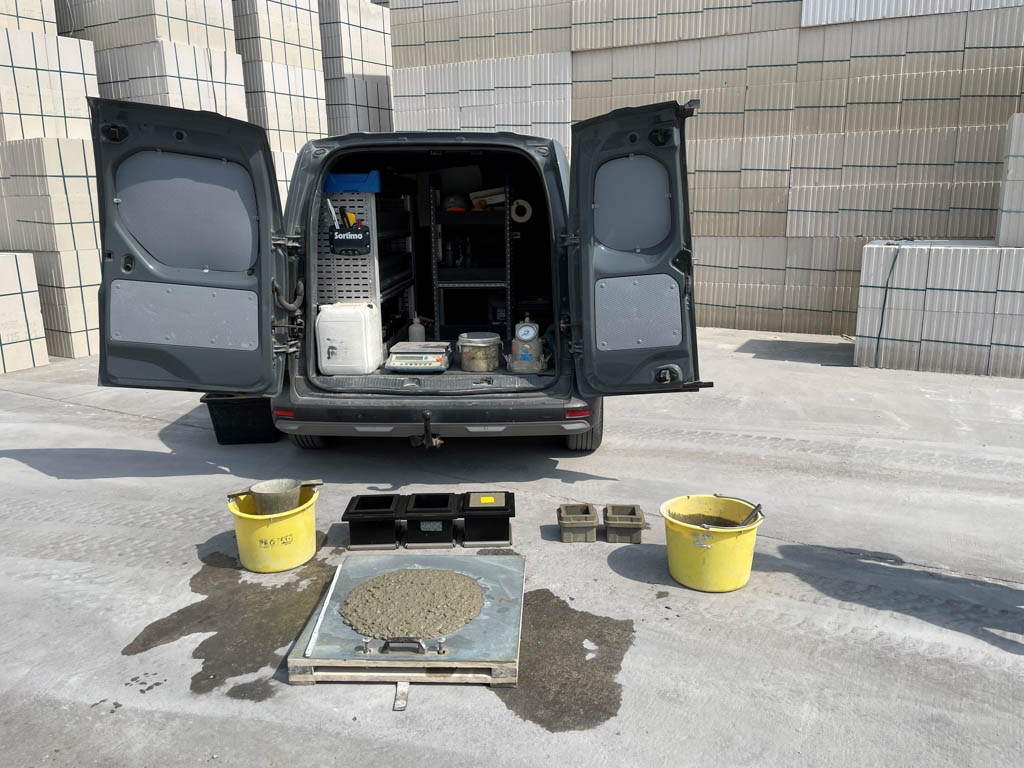

   • Prüfung der Konsistenz des Frischbetons
   • Herstellung der erforderlichen Prüfkörper gemäß DIN 1045-3 für den Gütenachweis
   • Normgerechte Lagerung der Proben bis zum Prüftermin
   • Prüfung der Druckfestigkeit der Proben
   • Erstellung eines Prüfungszeugnisses
   • Aufstellung der notwendigen Unterlagen zur Einsichtnahme für den Prüfer der Fremdüberwachung
   • Ergebnismeldung/Abmeldung der ÜKII Baustelle
   • Durchführen der pauschalen Überwachungsprüfungen auf der Baustelle/Büro mit der Fremdüberwachung
2. Diese Variante stellt eine sehr wirtschaftliche/kostengünstige Lösung dar. In Zusammenarbeit (Sie als Auftraggeber und wir als Ihre Betonprüfstelle):
   Ab einer gewissen Menge von einzubauenden ÜKII Beton kann die Überwachung der Klasse 2 in Zusammenarbeit erfolgen. Nach einer Einweisung oder Schulung durch uns wird durch das Baustellenpersonal die Frischbetonprüfung, die Probekörperherstellung und das Führen der Betoniertagebücher vorgenommen. Dafür leihen wir Ihnen gerne bei Bedarf die Prüfgeräte. In regelmäßigen Abständen und nach Absprache mit der Bauleitung holen wir die Betonproben ab und lagern diese bis zum Prüftermin. Dann folgt die Festbetonprüfung und das Erstellen der Prüfzeugnisse/Annahmeprüfung. Überprüfung der Dokumentation zur Einsichtnahme für den Prüfer der Fremdüberwachung. Weitere Prüfungen im Rahmen der Eigenüberwachung:
   • Bestimmung des Luftgehaltes von Frischbeton nach DIN
   • Bestimmung des w/z‑Wertes durch den Darrversuch nach DIN
   • Bestimmung der Sieblinie von Frischbeton mit dem Auswaschverfahren nach DIN
   • Bestimmung des Wassergehalts und der Frischbetonrohdichte im Frischbeton/Spritzbeton (Bereitstellungsgemisch) nach DIN 18551
   • Bestimmung des Stahlfasergehalts im Frischbeton durch Auswaschen und Auszählen, nach Richtlinie des DAfStB Stahlfaserbeton bzw. DBV-Merkblatt Stahlfaserbeton
   • Bestimmung der Blutneigung von Frischbeton gem. DBV-Merkblatt „Frischbetonprüfungen“
   • Bestimmung des PP-Fasergehalts im Frischbeton in Anlehnung an die Richtlinie
   • Erhöhter Brandschutz mit Beton für unterirdische Verkehrs­bauwerke
   • Temperatur- und Reifemessung am Bauteil im Frischbeton
   • Leitfähigkeit des Festbetons mit dem proceq Resipod (Prüfung der Dauerhaftigkeit von Beton)
   • Schwindprüfung
   • Hummsonde zur Prüfung der Begehbarkeit von Frischbetonflächen
   • Filterpresse zur Prüfung des Wasserrückhaltevermögens von Frischbeton nach Ö-NORM
   • Bauer-Filterpresse im Spezialtiefbau (Stabilitätsprüfung von Mörtel im Beton)
   • Weitere Prüfungen auf Anfrage info@btb-ffm.de

Das Resipod ist eine Weiterentwicklung des branchenüblichen CNS Farnell RM MKII Widerstandsmessgeräts und beruht auf dem Funktionsprinzip der Wenner-Sonde. Das Resipod dient zur Messung des spezifischen elektrischen Widerstands von Beton.

Beton-Bau-Qualitätsklassen ®

BBQ-Klassen®
Betonfachgespräche DIN1045-1000:2023
Ziel dieser Norm ist es einen geschlossenen Kreislauf von der Planung (Planungsklassen PK) über den Beton (Betonklassen BK) bis zur Ausführung (Ausführungsklassen AK) zu schaffen und alle am Bau beteiligten mit einzubeziehen.
Die Klassen teilen sich in BBQ-N für normale Anforderung, BBQ-E für erhöhte Anforderung und in die BBQ-S für speziell festzulegende Anforderungen ein. Die BTB kann hierbei als fachkundiges Personal eingesetzt werden, dass Sie im Rahmen des Kommunikationsprozesses schnittstellenübergreifend berät in den Ausschreibungsgesprächen und in den BBQ Ausführungsgesprächen.

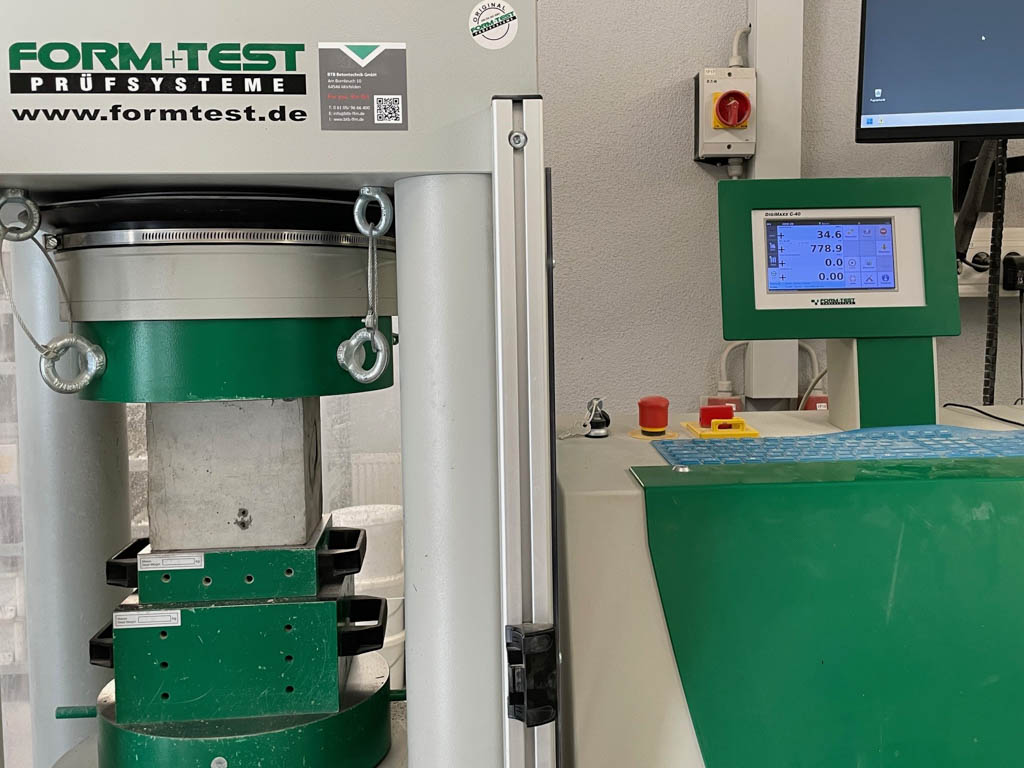

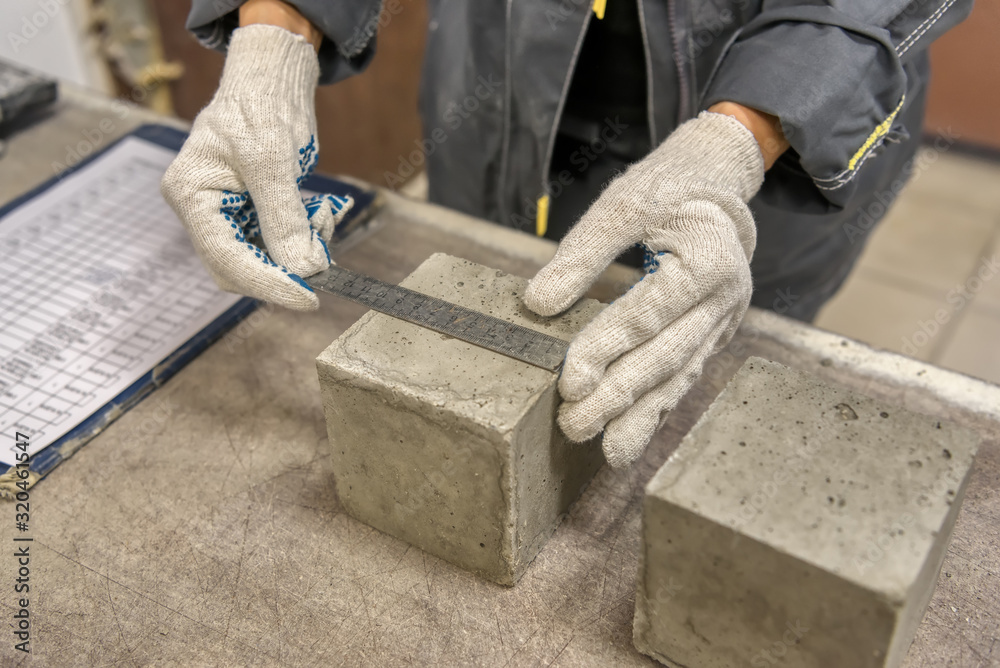

• Prüfung der Druckfestigkeit eines Betonwürfels nach DIN EN 12390-3 mit einer Kantenlänge bis 200 mm; und 75 N/mm²

  • Übergabe Prüfergebnis

• Messung der Wassereindringtiefe nach DIN 1048 bzw. DIN EN 12390 an drei Betonkörpern bis zu einer Druckstufe von 0,5 N/mm²

  • Ausstellung eines Prüfungszeugnisses

• Messung der Wassereindringtiefe nach DIN 1048 bzw. DIN EN 12390 an einem Betonprobekörper bis zu einer Druckstufe von 0,5 N/mm²

  • Ausstellung eines Prüfungszeugnisses

• Prüfung eines Betonbalkens auf Biegezugfestigkeit nach DIN 1048 bzw. DIN EN 12390

  • Ausstellung eines Prüfungszeugnisses

• Vorbereitung eines Probekörpers zur Prüfung der Druck- bzw. Biegezugfestigkeit oder der Wassereindringtiefe nach DIN 1048 bzw. DIN EN 12390

• Bestimmung der Trockenrohdichte eines Betonprobekörpers nach DIN 1048 bzw. DIN EN 12390-7

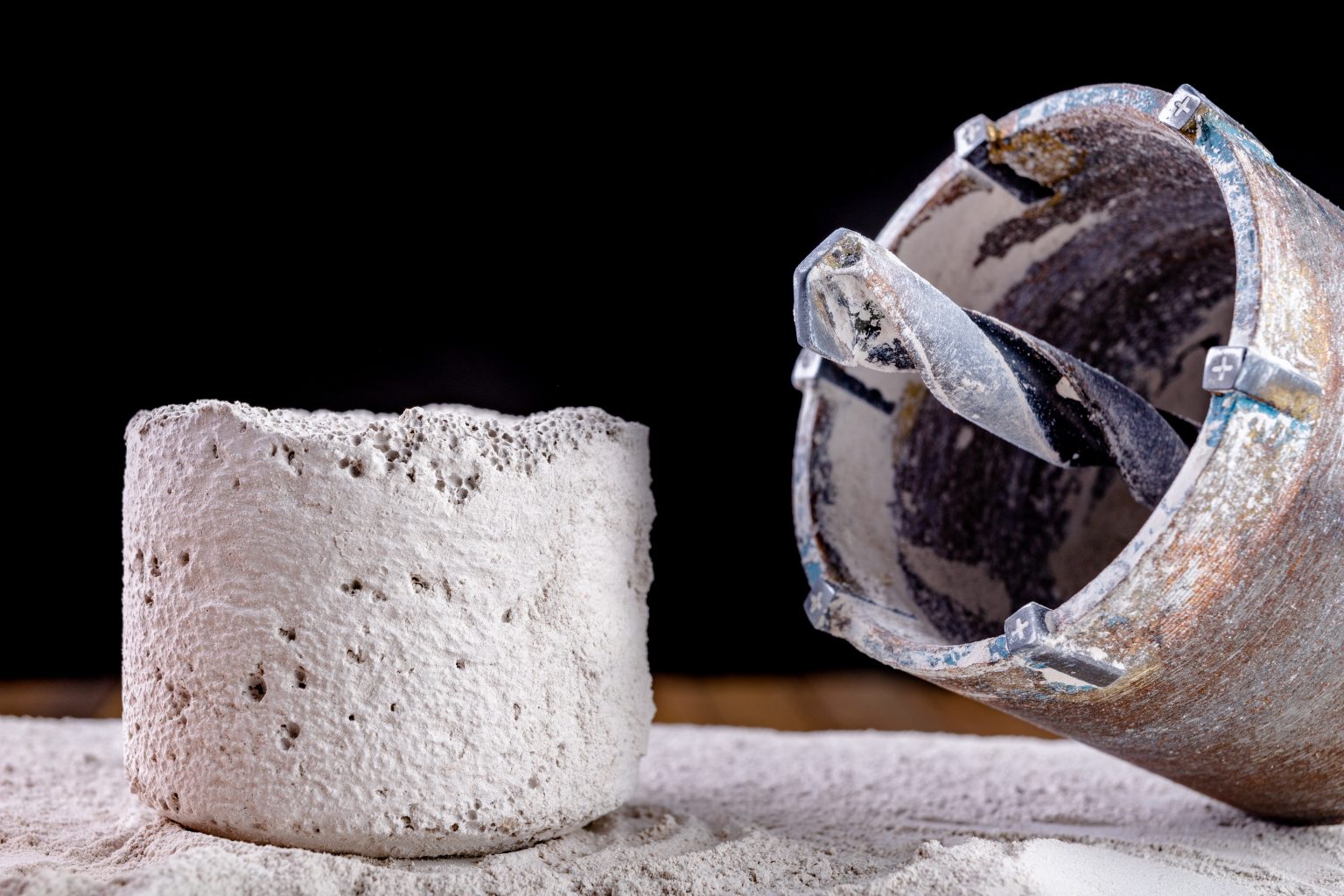

• Entnahme von Bohrkernen für Druckfestigkeitsprüfung nach DIN 1048, Teil 2 bzw. DIN EN 12504 bei freier Gestellung von Strom und Wasser

  • Für Überkopfbohrungen und für gesonderte Schutzmaßnahmen werden Zulagen berechnet

• Ablängen, planparallel schleifen/schneiden des Bohrkerns, beidseitig

• Bestimmung der Druckfestigkeit nach DIN EN 12390-3 und der Rohdichte am Probekörper/Bohrkern, bis 20 cm Kantenlänge

• Zerstörungsfreie Betondruckfestigkeitsprüfung mit dem Rückprallhammer nach “E. Schmidt” nach DIN 1048, Teil 2 bzw. DIN EN 12504-2 (10 Messstellen)

  • 1 Messbereich

• Prüfung eines Probekörpers auf Spaltzugfestigkeit nach DIN 1048 bzw. DIN EN 12390

• Bestimmung der Abreißfestigkeit (Freundl / Haftzugprüfgerät)

  • Prüfung der Oberfläche auf Haftzugfestigkeit nach DIN 1048-2 bzw. Instandsetzungsrichtlinie DAfStb, einschließlich Probenvorbereitung

• Bestimmung der Betonüberdeckung der Bewehrung sowie der Stabstände der Bewehrung mit dem Profometer/Ferroscan

  • Zerstörungsfreie Messung der Bewehrungstiefe und -lage im Bauteil an einer Untersuchungsstelle

• Zerstörungsfreie Betondruckfestigkeitsprüfung

  mit dem Rückprallhammer nach “E. Schmidt” nach DIN 1048, Teil 2 bzw. DIN EN 12504-2 (09 Messstellen)

  • 1 Messbereich

• Entnahme von Bohrkernen

• Entnahme und Prüfung von Bohrkernen

• Ortung der Betonüberdeckung der Bewehrung sowie der Stabstände der Bewehrung mit dem Proceq-Bodenradargerät

  • Messung der Bauteiltiefe und Lage

• Bestimmung der Betonüberdeckung der Bewehrung sowie der Stabstände der Bewehrung

  mit dem Profometer/Ferroscan

  • Messgerät dient zur direkten, zerstörungsfreien Messung der Bewehrungstiefe und -lage im Bauteil
  • Je Untersuchungsstelle (1 Messstelle = 0,5 m²)

• Bestimmung der Carbonatisierungstiefe

• Bohrmehlentnahme zur Bestimmung des Chloridgehaltes

  • Die Entnahme erfolgt tiefengestaffelt in drei Tiefenstufen (z. B. 0–20 mm, 20–40 mm, 40–60 mm)
  • Verwendung eines Schlagbohrgeräts mit Hohlbohrer und Absaugvorrichtung zur sauberen und präzisen Probennahme

• Bestimmung des Chloridgehaltes in der Festbeton-/Bohrmehlprobe

  • Gemäß DIN EN ISO 14629:2007-06

• Bestimmung des Wassergehaltes/Feuchtegehaltes

  • Probenahme
  • Vorbereitung der Proben durch Zerkleinern
  • Bestimmung des Wasser-/Feuchtegehaltes mit der Carbid-Methode durch das CM-Koffergerät

• Bestimmung der Abreißfestigkeit (Proceq DY-216- oder Freundl-Haftzugprüfgerät)

  • Prüfung der Oberfläche auf Haftzugfestigkeit nach DIN 1048-2 bzw. Instandsetzungsrichtlinie DAfStb

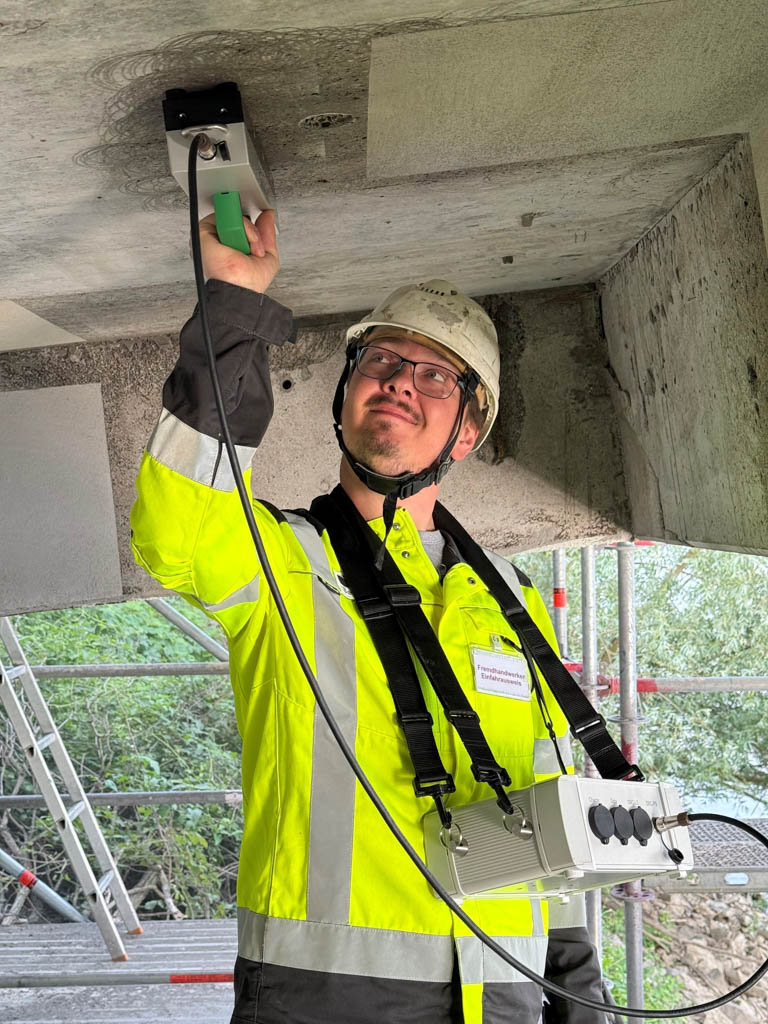

• Rautiefenmessung mit dem Form+Test Laser-Rautiefenmessgerät SRC

  • Bestimmung der Rautiefe gemäß ZTV-ING, DAfStb-Richtlinie SIB, DIN EN 1766 und DIN EN 13036-1, Bauinstandsetzungsrichtlinie
  • Berechnung der mittleren Profiltiefe (MPD) nach DIN EN ISO 13473-1
  • Mittelwert der Profilordinaten in Anlehnung an DIN EN ISO 4287, je Messstelle inkl. Auswertung

• Mikroskopie

  • Mikroskopische Bestimmung von Schichtdicken an einer Probe mittels 4K-Digitalmikroskopie (KEYENCE)
  • Einschließlich hochauflösender 4K-Aufnahmen

• Weitere Prüfungen auf Anfrage

  info@btb-ffm.de

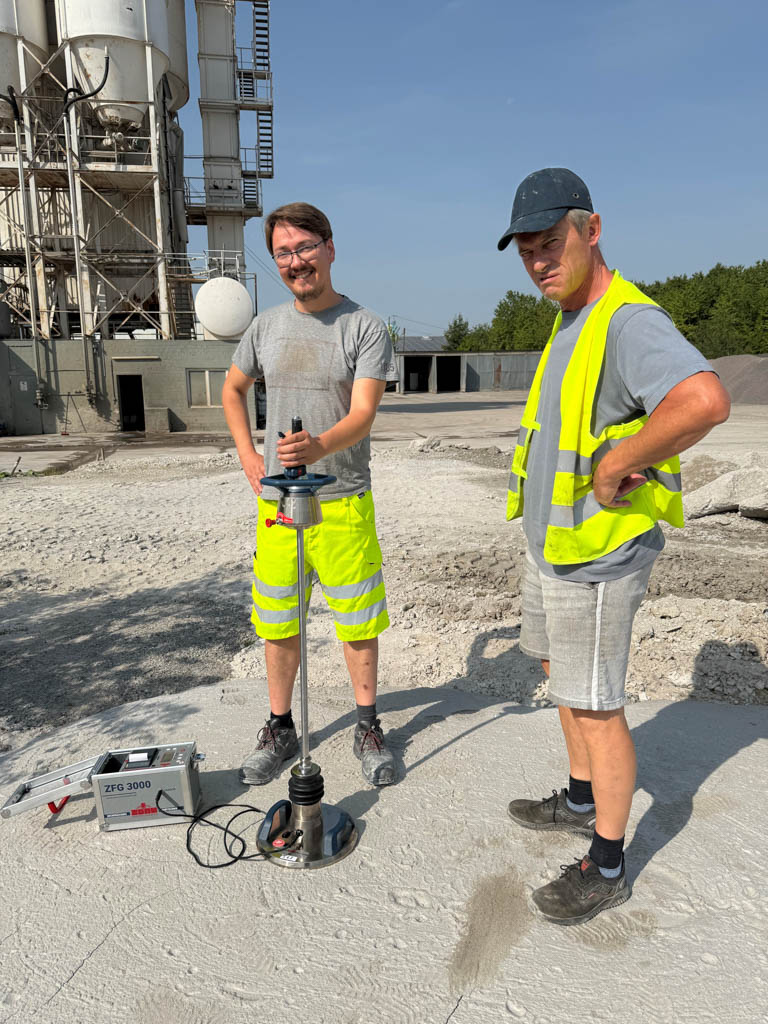

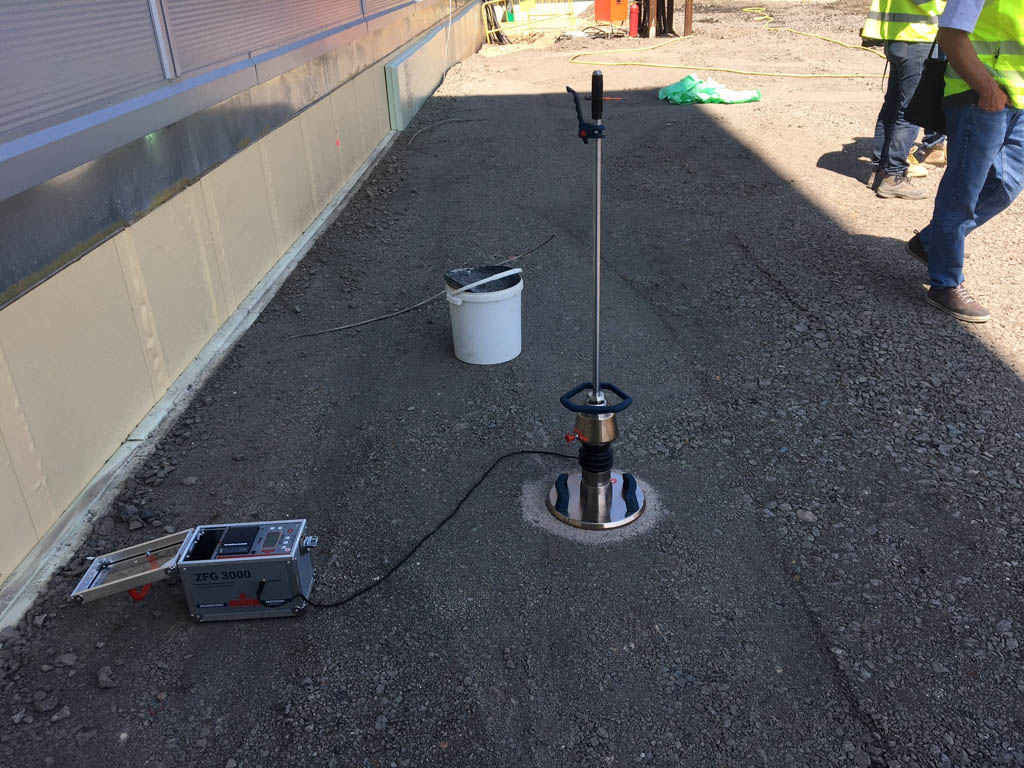

Lastplatte ZFG 3000 GPS+WLAN (10-300) Leichtes Fallgewicht 300 mm

Prüfen unter rauen Baustellenbedingungen

sowie in beengten Örtlichkeiten (z.B. Brückenunterführungen, Leitungsgräben)

In nur zwei Minuten zum Ergebnis. Die Auswertung der Messergebnisse kann direkt auf der Baustelle erfolgen.

GPS-Receiver mit Koordinaten-Darstellung

Der s/v-Wert als Indikator zur Verdichtbarkeit des geprüften Bodens

Das Verformungsmodul Evd als Maßzahl der Verdichtungsqualität und zur Beurteilung der Tragfähigkeit

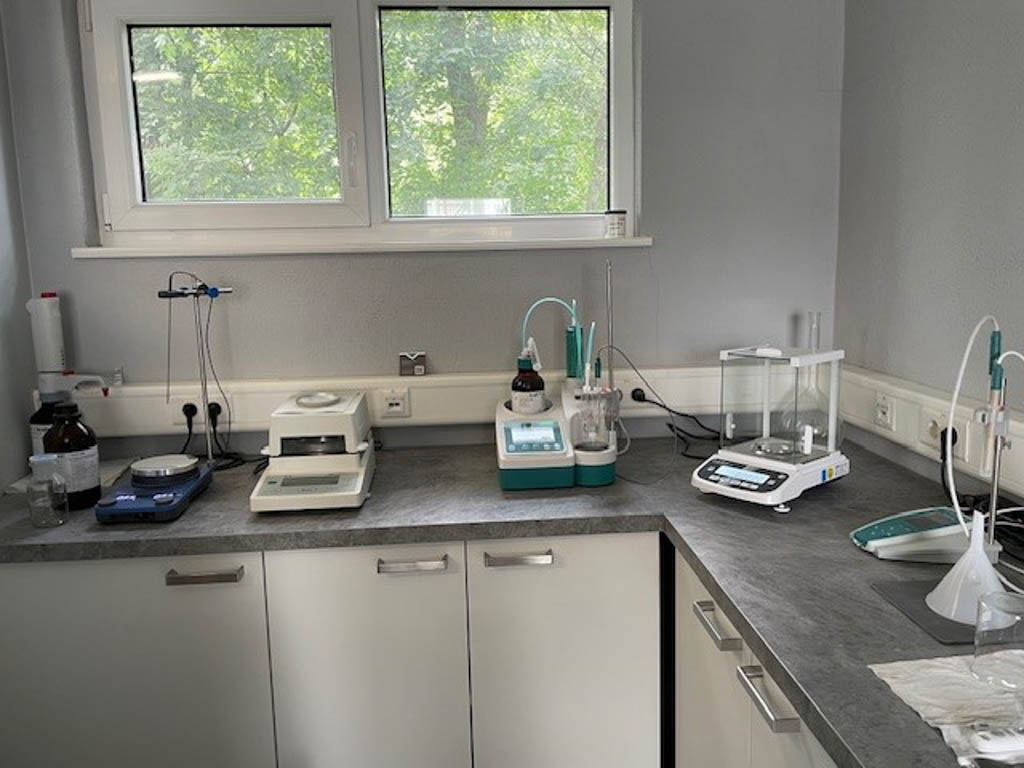

Chloridgehaltuntersuchungen gemäß DIN EN 14629:2007

Die Bewehrungskorrosion ist bei Stahlbetonbauten die häufigste Schadenursache. Auslöser für die Korrosion sind in den Beton eingedrungene Chloride. Als Folge der Bewehrungskorrosion bilden sich zunächst Risse im Beton über der Bewehrung, in der Folge der Korrosion der Bewehrung, kann u.a. der Verbund Stahl/Beton geschwächt und die Eigenschaften des Betonstahls verschlechtert werden.

Die DAfStb-Richtlinie für Schutz und Instandsetzung von Betonbauteilen gibt als Entscheidungsgrundlage für die Notwendigkeit einer Maßnahme Chloridgehalte von 0,4 M-% bezogen auf den Zementgehalt bei Stahlbeton und 0,2 M-% auf den Zementgehalt bei Spannbetonbauwerken an. Bei Erreichen dieser Konzentration wird geraten einen sachkundigen Planer gemäß DAfStb-Richtlinie für den Schutz und Instandsetzung von Betonbauteilen hinzuzuziehen.

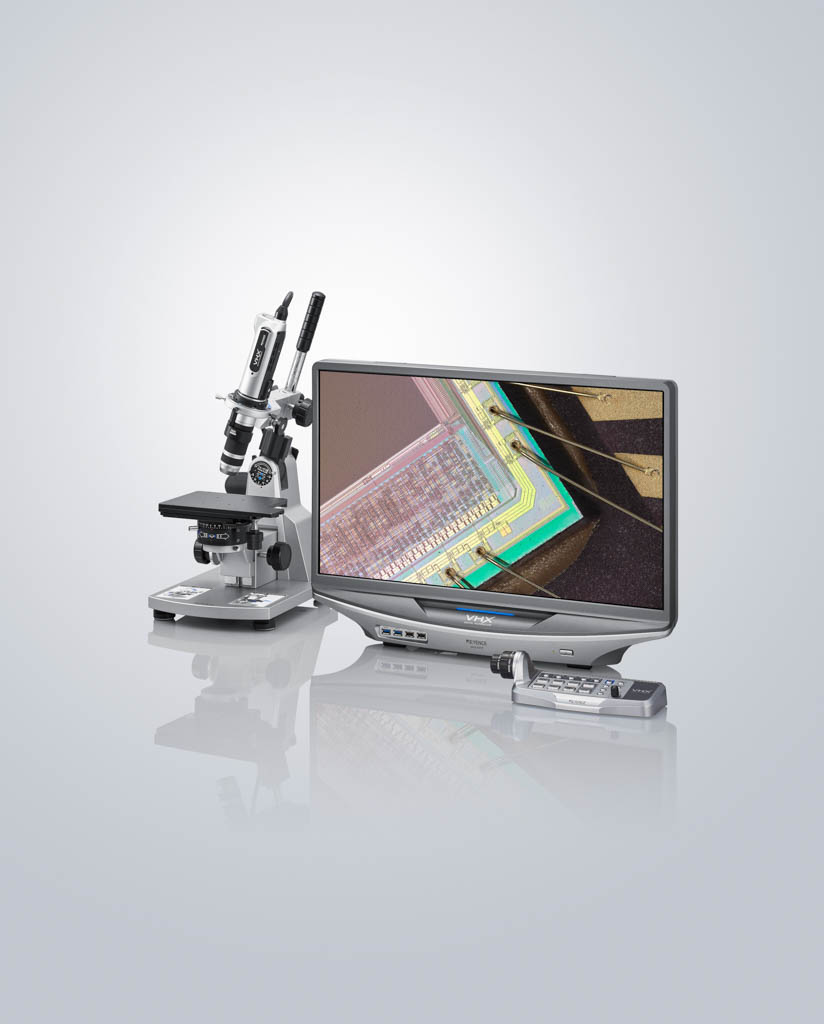

4 K Digital-Microskop von KEYENCE

• Visualisierung und Messungen feinster Details z.B. von Beschichtungen, Hartstoffeinstreuungen bis 1 Mikrometer (μm).
• Restschmutzanalyse, Korngrößenanalyse, Rauheitsmessungen, 3D-Profilmessung, Punkthöhenmessung, 3D-Volumenmessung Abstand,
• Winkel, Radius, Fläche einschließlich mikroskopischer 4K Aufnahmen u.v.m. fragen Sie Ihre Anforderungen bei uns an info@btb-ffm.de

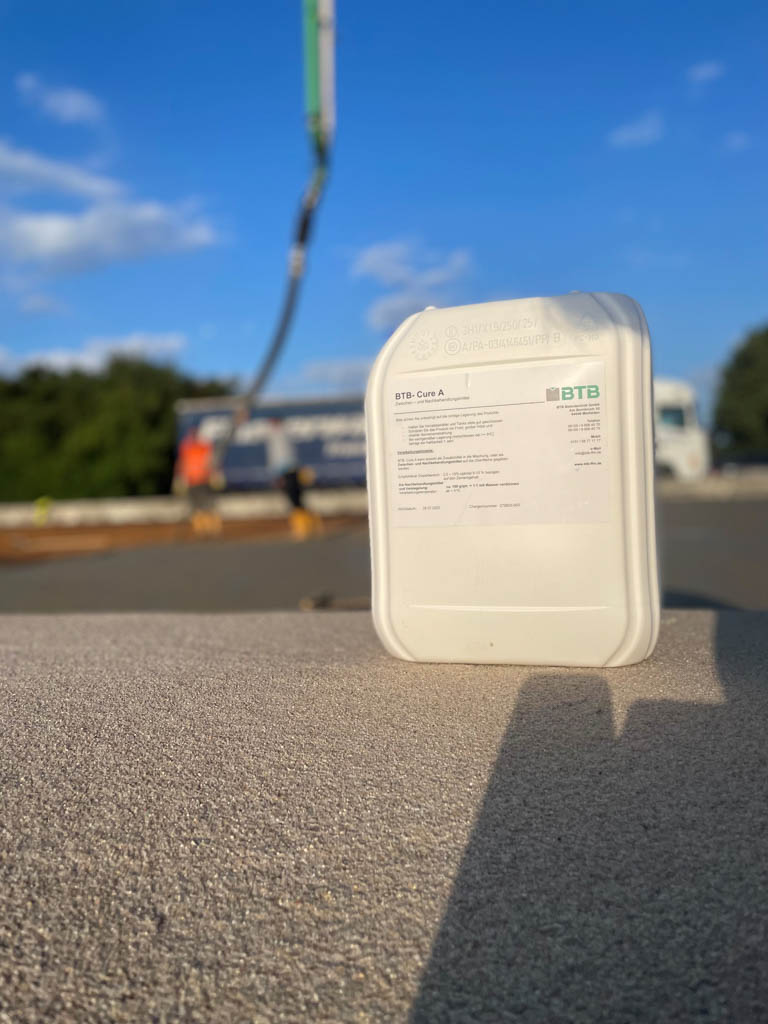

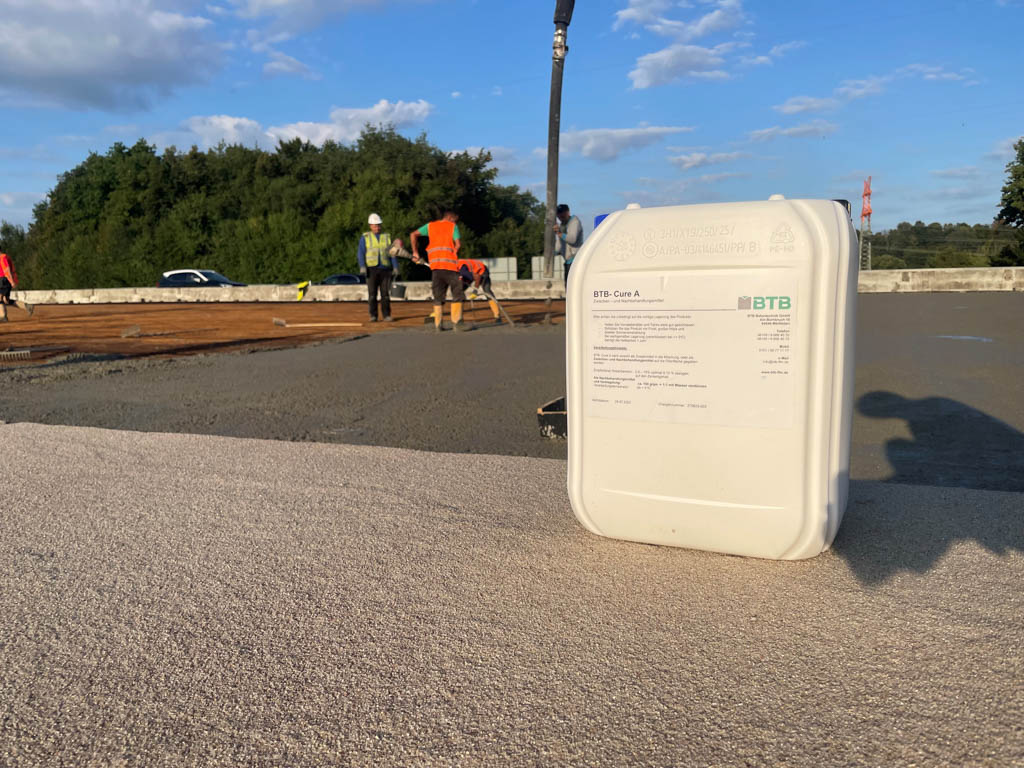

Das Aufsprühen von BTB- Cure- A ist eine rationelle Zwischen- und Nachbehandlungsmethode für frische Betonoberflächen. Der Beton wird wirksam gegen ein vorzeitiges Verdunsten geschützt.

BTB- Cure- A beugt somit der Bildung von Schrumpf- und Schwindrissen, insbesondere unter ungünstigen Bedingungen wie hohen Temperaturen, Wind, starker Sonneneinstrahlung und niedrigen Luftfeuchtigkeiten vor. Es wird 1:1 mit Wasser gemischt, kann aber auch direkt aufgetragen werden.

Druckfestigkeit allein garantiert keine Dauerhaftigkeit. Beton nach DIN EN 206-1 [1] bzw. DIN 1045-2 [2] muss auch dicht sein. Denn je geringer die Porosität und die Permeabilität, also je dichter der Zementstein, desto höher ist auch der Widerstand gegen äußere Einflüsse.

Deshalb ist eine früh einsetzende, ununterbrochene und ausreichend lange Nachbehandlung des Betons unerlässlich, damit er gerade in den oberflächennahen Bereichen die aufgrund seiner Zusammensetzung gewünschten Eigenschaften auch tatsächlich erreicht.

Der Beton ist durch geeignete Maßnahmen nach DIN EN 13670/DIN 1045-3 (Kapitel 2.8.7, Absatz NA. 3) vor übermäßigem Verdunsten von Wasser zu schützen.

Der Nachbehandlungsumfang und die Nachbehandlungsdauer sind so auszulegen, dass die Temperaturdifferenz im Bauteil möglichst geringgehalten wird.

DIN EN 13670/DIN 1045-3 [3] fordert in Abschnitt 8.5 die Nachbehandlung des Betons während der ersten Tage der Hydratation, um das Frühschwinden gering zu halten, eine ausreichende Festigkeit und Dauerhaftigkeit der Betonrandzone sicherzustellen, den Beton vor schädlichen Witterungsbedingungen zu schützen.

Unser BTB- Cure A bieten wir in 20 kg Kanistern – 200 kg Fässer oder 1000 kg Container an.

Die Lieferzeit beträgt ca. 10 Tage nach Eingang ihrer Bestellung.

• Zwischennachbehandlung: unmittelbar nach dem Verdichten
• Glätthilfe: während des Glättvorgangs
• Endnachbehandlung: unmittelbar nach dem letzten Glättvorgang

Kann appliziert werden auf vertikale Betonoberflächen als:

Endnachbehandlung: unmittelbar nach dem Ausrüsten/Ausschalen

Fragen sie uns an: info@btb-ffm.de
